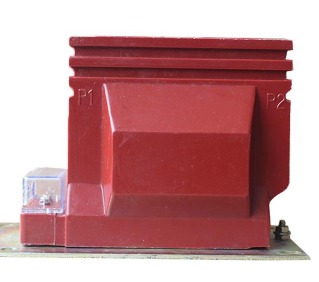

在10kV配電所設計的過程中，10kV電流互感器變比的選擇是很重要的，如果選擇不當，就很有可能造成繼電保護功能無法實現、動穩定校驗不能通過等問題， 應引起設計人員的足夠重視。10kV電流互感器按使用用途可分為兩種，一為繼電保護用，二為測量用;它們分別設在配電所的進線、計量、出線、聯絡等柜內。 在設計實踐中，筆者發現在配變電所設計中，電流互感器變比的選擇偏小的現象不在少數。例如筆者就曾發現：在一臺630kVA站附變壓器(10kV側額定一次電流 為36.4A)的供電回路中，配電所出線柜內電流互感器變比僅為50/5(采用GL型過電流繼電器、直流操作),這樣將造成電流繼電器無法整定等一系列問題。

    　　對于繼電保護用10kV電流互感器變比的選擇，至少要按以下條件進行選擇：

    　　一為一次側計算電流占電流互感器一次側額定電流的比例;

    　　二為按繼電保護的 要求；

    　　三為電流互感器的計算一次電流倍數mjs小于電流互感器的飽和倍數mb1；

    　　四為按熱穩定；

　　五為按動穩定。而對于測量用10kV電流互感器的選擇,因其是 用作正常工作條件的測量，故無上述第二、第三條要求;下面就以常見的配電變壓器為例，說明上述條件對10kV電流互感器的選擇的影響，并找出影響電流互 感器變比選擇的主要因素。
