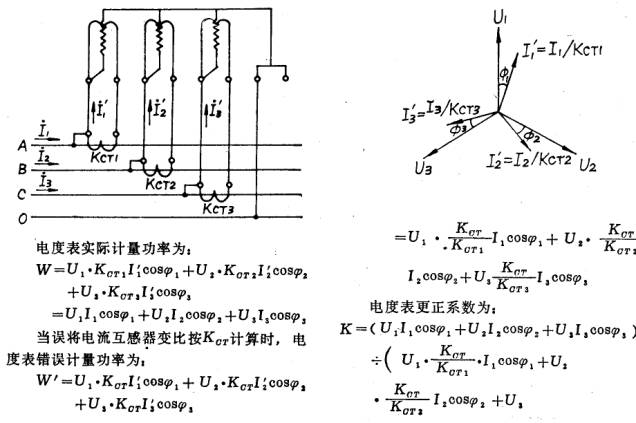

圖示  電流互感器變比計算方法

    　　電流互感器變比可以理解成“倍率”即一次二次之間的倍數關系，就拿你說的50/5的電流互感器來說吧，該互感器的一次額定電流是50安，而二次額定電流是5安，就說明一次二次之間的電流傳變倍數是50除以5等于10，簡單說這個互感器能夠將一次的電流按照縮小十倍的倍數傳遍到二次的表計或保護裝置中。

    　　即一次是10安時，二次回路中實際上只對應的流過1安的電流，一次流過20安時則二次回路中就會有2安的電流流過，以此類推，如你所說額定電流30安的電機，選用50/5的互感器，當電機繞組中有25安的電流時，則在該電機電流表內的電流線圈中實際上只有25除以倍率10等于2.5安的電流流過。

    　　電流表表盤上的刻度是按照二次對應的一次電流位置畫的，也就是說當二次線圈中有1安電流流過時，在電流表表盤上指示的位置上就要標出10安，以此類推。也就是說有互感器的電流表在讀數時直接按照表盤上的數直讀就可以了，無需乘倍率，但是要是在二次電路檢測出的電流換算到一次電流時就要乘以倍率了。

    　　實例分析：30A電流表配30/5A的電流互感器，60A電流表配60/5A的電流互感器，100A電流表配100/5A的電流互感器.(如果用30A電流表配60/5A的電流互感器就要在互感器上繞一圈。因為繞一圈是減半)
